執行標準：GB6479（2000）---高壓化肥設備用無縫鋼管（國標）

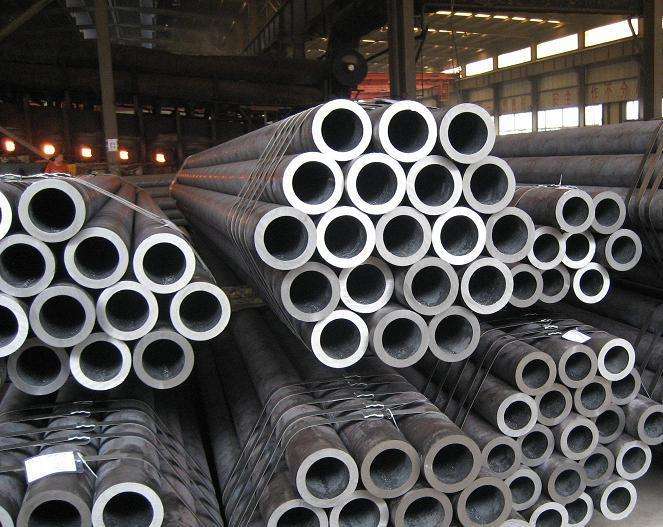

GB6479鋼管是化肥設備用高壓無縫鋼管（GB6479-2000）是適用于工作溫度為-40~400℃、工作壓力為10~30Ma的化工設備和管道的優質碳素結構鋼和合金鋼無縫鋼管。
| 標準 | 牌號 | 抗拉強度（MPa） | 屈服強度（MPa） | 伸長率（％） | 沖擊功（J） | 低溫沖擊Akv 試樣尺寸：10*10*55 |
| GB6479 | 10 | 335～490 | ≥205 | ≥24 | / | －20℃≥18 |
| 20 | 410～550 | ≥245 | ≥24 | ≥39 | －20℃≥18 | |
| 16Mn | 490～670 | ≥320 | ≥21 | ≥47 | －40℃≥21 | |
| 10MoWVNb | 470～670 | ≥295 | ≥19 | ≥62 | ||
| 15CrMo | 440～640 | ≥235 | ≥21 | ≥47 | ||
| 1Cr5Mo | 390～590 | ≥195 | ≥22 | ≥94 | ||
| 12 Cr2Mo | 450～600 | ≥280 | ≥20 | ≥38 |
化學成分:
| 標準 | 牌號 | 化學成分（%） | ||||||||||
| C | Si | Mn | P | S | Cr | Mo | Ni | V | W | Nb | ||
| GB6479 | 10 | 0.07～0.14 | 0.17～0.37 | 0.35～0.65 | ≤0.030 | ≤0.030 | ||||||
| 20 | 0.17～0.24 | 0.17～0.37 | 0.35～0.65 | ≤0.030 | ≤0.030 | |||||||
| 16Mn | 0.12～0.20 | 0.20～0.60 | 1.20～1.60 | ≤0.030 | ≤0.030 | |||||||
| 10MoWVNb | 0.07～0.13 | 0.50～0.80 | 0.50～0.80 | ≤0.030 | ≤0.030 | 0.60～0.90 | 0.30～0.050 | 0.50～0.90 | 0.06～0.12 | |||
| 15CrMo | 0.12～0.18 | 0.17～0.37 | 0.40～0.70 | ≤0.030 | ≤0.030 | 0.80～1.10 | 0.40～0.55 | |||||
| 1Cr5Mo | ≤0.15 | ≤0.50 | ≤0.60 | ≤0.030 | ≤0.030 | 4.00～6.00 | 0.45～0.60 | ≤0.60 | ||||
| 12 Cr2Mo | 0.80～0.15 | ≤0.50 | 0.40～0.70 | ≤0.030 | ≤0.030 | 2.0～2.50 | 0.90～1.20 | |||||
注：其中10的殘余元素含量Ni≤0.25%、Cr≤0.15%、Cu≤0.20%
20的殘余元素含量Ni≤0.25%、Cr≤0.25%、Cu≤0.20%、Mo≤0.15%、V≤0.08%
其他的殘余元素含量Ni≤0.30%、Cr≤0.30%、Cu≤0.20%
